Co je odlévání legované oceli 42CrMo a jak podporuje náročné mechanické součásti?

Obsah

1. Co je odlévání legované oceli 42CrMo?
2. Materiálové charakteristiky oceli 42CrMo
3. Chemické složení a identifikace materiálu
4. Jak proces odlévání ovlivňuje kvalitu součástí
5. Proč je tepelné zpracování důležité
6. Obrábění a rozměrová přesnost
7. Body kontroly kvality pro odlitky 42CrMo
8. Běžné aplikace
9. Jak specifikovat odlitek 42CrMo
10. Co hledat u výrobního partnera
11. Často kladené otázky
12. Závěrečné úvahy

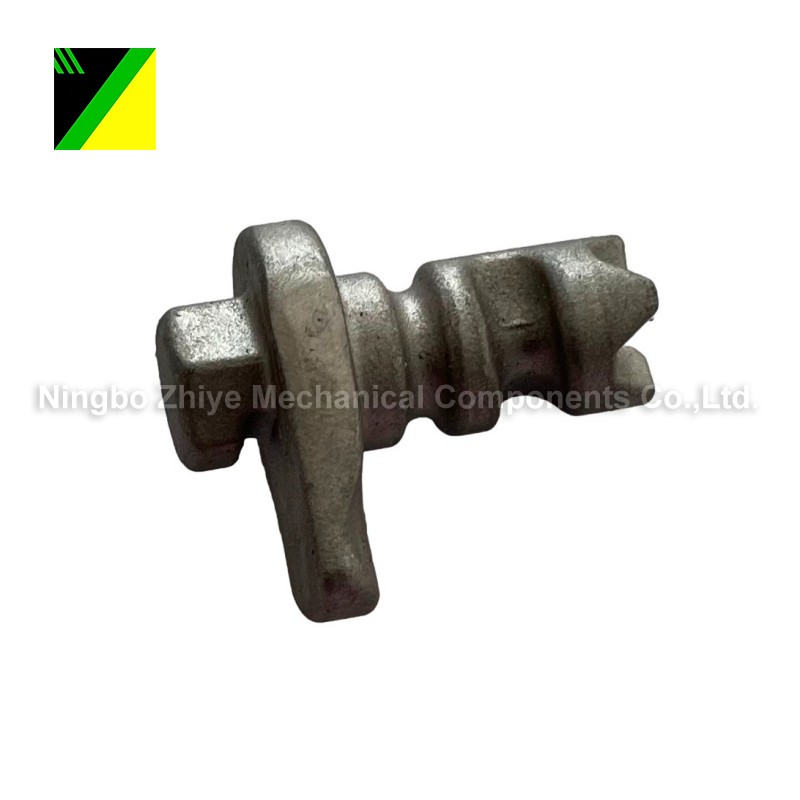

1. Co je odlévání legované oceli 42CrMo?

Odlitek z legované oceli 42CrMo se vztahuje na litou mechanickou součást vyrobenou z chrom-molybdenové legované oceli specifikované jako 42CrMo nebo odpovídající ekvivalentní jakosti. Označení je spojeno se středně uhlíkatou, nízkolegovanou konstrukční ocelí určenou pro aplikace, kde je důležitá mechanická pevnost a houževnatost.

42CrMo4, označený jako materiál číslo 1.7225 podle evropských norem, je běžně srovnáván s AISI 4140, JIS SCM440 a souvisejícími jakostmi. Kupující by však neměli předpokládat, že různé normy jsou automaticky zaměnitelné. Chemické limity, podmínky tepelného zpracování, forma produktu, mechanické požadavky a kontrolní normy by měly být vždy potvrzeny podle výkresu nebo specifikace nákupu.

Na rozdíl od jednoduchého ocelového odlitku používaného pro konstrukce s nízkým namáháním je komponenta 42CrMo často vybírána pro díly vystavené nárazu, opakovanému zatížení, tření, krouticímu momentu nebo zvýšenému mechanickému namáhání. Proto je důslednost výroby obzvláště důležitá.

2. Materiálové charakteristiky oceli 42CrMo

Přitažlivost oceli 42CrMo pochází z rovnováhy mezi pevností, prokalitelností, houževnatostí a obrobitelností, které lze dosáhnout vhodným zpracováním a tepelným zpracováním. Chrom přispívá k prokalitelnosti a výkonu souvisejícímu s opotřebením, zatímco molybden pomáhá zlepšit prokalitelnost a odolnost vůči účinkům popouštění.

Publikované technické studie ukazují, že tepelné zpracování může podstatně změnit mikrostrukturu a mechanickou odezvu 42CrMo4. Kalení může vytvořit martenzitickou strukturu, zatímco popouštění modifikuje tvrdost, pevnost, tažnost a rázové chování. Konečné vlastnosti tedy závisí nejen na nominální jakosti materiálu, ale také na aktuální cestě tepelného zpracování.

3. Chemické složení a identifikace materiálu

Typická specifikace 42CrMo4 obsahuje přibližně 0,38–0,45 % uhlíku, 0,60–0,90 % manganu, přibližně 0,90–1,20 % chrómu a přibližně 0,15–0,30 % molybdenu, s křemíkem, fosforem, sírou a dalšími prvky kontrolovanými podle příslušné normy. Přesné limity by měly být vždy převzaty z řídící specifikace materiálu spíše než z obecné online tabulky materiálů.

Toto rozlišení je zvláště důležité pro mezinárodní nákup. Kupující může součást popsat jako „42CrMo“, zatímco výrobce možná bude muset určit, zda je požadovaná specifikace EN 10083-3 42CrMo4, třída GB/T, AISI 4140, JIS SCM440 nebo jiný formálně specifikovaný materiál.

4. Jak proces odlévání ovlivňuje kvalitu součástí

Odlévání přeměňuje roztavenou slitinu na součást téměř čistého tvaru, ale kvalita konečného produktu silně závisí na tom, co se děje během plnění a tuhnutí. U součástí z legované oceli musí výrobce vzít v úvahu konstrukci formy, vtokové otvory, stoupačky, teplotní gradienty, smršťování, plynové hospodářství a chování při tuhnutí.

Technicky vhodný proces odlévání by měl minimalizovat vady, které by se mohly stát kritickými po obrábění nebo během provozu. Mezi typické problémy patří smršťovací dutiny, pórovitost, vměstky, praskliny, neúplné vyplnění, rozměrové zkreslení a nadměrné přídavky na obrábění.

• Design vzoru a formy:Stanovuje základní geometrii a ovlivňuje rozměrovou konzistenci.
• Vratový systém:Řídí, jak roztavený kov vstupuje do formy, a pomáhá snižovat turbulence.
• Konstrukce stoupačky:Podporuje podávání během tuhnutí pro kompenzaci smrštění.
• Ovládání nalévání:Pomáhá udržovat stabilní plnění a snižuje odchylky procesu.
• Řízení tuhnutí:Ovlivňuje vnitřní zdravost a jednotnost mikrostruktury.
• Čištění a konečná úprava:Odstraňuje vtoky, nálitky, omítky a další přebytečný materiál související s odléváním.

U složitých dílů může být před výrobou cenná simulace odlévání a technická kontrola, protože změny podávání nebo vstřikování se obecně snáze provádějí během plánování procesu než po opakovaných výrobních selháních.

5. Proč na tepelném zpracování záleží

Tepelné zpracování je jednou z nejdůležitějších fází výroby výkonově orientované komponenty 42CrMo. Stejná jmenovitá třída oceli může vykazovat výrazně odlišné mechanické chování v závislosti na její tepelné historii.

Běžné způsoby zpracování mohou zahrnovat normalizaci, žíhání, kalení, temperování nebo kombinace vybrané podle požadovaných vlastností složek. Výzkum 42CrMo4 ukazuje, že kalení může zvýšit pevnost a tvrdost při současném snížení prodloužení, zatímco následné popouštění může změnit rovnováhu mezi pevností, tvrdostí, tažností a rázovým chováním.

U výrobních komponent by cílem nemělo být pouze dosažení nejvyšší možné tvrdosti. Nadměrná tvrdost bez adekvátní houževnatosti může vytvořit nežádoucí rovnováhu vlastností. Lepším přístupem je stanovit cílové mechanické vlastnosti na základě skutečných provozních podmínek součásti.

6. Obrábění a rozměrová přesnost

Odlévání může výrazně snížit množství materiálu, který musí být odstraněn ve srovnání s obráběním součásti zcela z plného bloku. Odlitky však běžně vyžadují opracování na kritických površích, jako jsou otvory, hřídele, montážní plochy, závity, těsnicí povrchy a přesné polohovací oblasti.

Přídavky na obrábění by proto měly být stanoveny ve fázi návrhu odlitku. Nedostatečné přídavky mohou ztížit dosažení konečných rozměrů po vyčištění povrchu, zatímco nadměrné přídavky zvyšují dobu obrábění, spotřebu materiálu a výrobní náklady.

7. Body kontroly kvality pro odlitky 42CrMo

Spolehlivý program odlévání legované oceli 42CrMo by měl kvalitu považovat za proces spíše než za událost závěrečné kontroly. Každá fáze by měla mít definované kontroly a kritéria přijetí.

V závislosti na geometrii součásti a provozních podmínkách mohou být specifikovány nedestruktivní zkoušky, jako jsou ultrazvukové, magnetické částicové, radiografické nebo jiné vhodné metody. Přesná metoda by měla být vybrána spíše podle rizika součásti, geometrie, příslušné normy a požadavků zákazníka, než automaticky aplikovat každou metodu kontroly na každou součást.

8. Společné aplikace

Legované oceli typu 42CrMo jsou široce používány pro mechanicky náročné součásti. Jejich kombinace pevnosti a houževnatosti je činí vhodnými pro díly, kde základní uhlíková ocel nemusí poskytovat požadovaný výkon.

9. Jak specifikovat odlitek 42CrMo

Jedním z nejčastějších problémů při nákupu je poskytnutí pouze názvu materiálu bez dostatečných technických informací. „42CrMo odlitek“ identifikuje obecný směr materiálu, ale nedefinuje plně hotový komponent.

Pro přesnější nabídku a plán výroby by si kupující měli připravit následující informace:

• 2D technický výkres a/nebo 3D CAD model
• Požadovaný materiálový standard a třída
• Přibližná vrhací hmotnost a konečná hmotnost
• Roční nebo dávkové výrobní množství
• Požadovaný stav tepelného zpracování
• Mechanicko-vlastnostní požadavky
• Požadavky na obrábění a kritické tolerance
• Požadavky na povrchovou úpravu
• Požadavky na nedestruktivní zkoušky, pokud jsou použitelné
• Požadavky na balení a přepravu
• Použitelné zákaznické nebo průmyslové specifikace

Včasné poskytnutí těchto podrobností může snížit opakované technické objasňování, zabránit předpokladům cenových nabídek a usnadnit výrobci vyhodnocení nástrojů, metody odlévání, požadavků na obrábění, kontrolních postupů a výrobních nákladů.

10. Na co se zaměřit u výrobního partnera

Výběr výrobce odlitků z legované oceli by měl zahrnovat více než jen srovnání jednotkové ceny. Výrobní partner by měl být schopen porozumět vztahu mezi materiálem, konstrukcí odlitku, tepelným zpracováním, obráběním, kontrolou a konečnou aplikací.

Ningbo Zhiye Mechanical Components Co., Ltd.může být umístěn jako výrobní partner pro zákazníky, kteří požadují přizpůsobené mechanické součásti spíše než jednoduše nakupovat generický ocelový materiál. Pro projektové zdroje může být schopnost revidovat výkresy, rozumět funkčním požadavkům, koordinovat výrobní procesy a udržovat konzistentní kontrolní standardy stejně důležitá jako samotný materiál.

Silný dodavatelský vztah by měl začínat technickou komunikací. Před hromadnou výrobou je užitečné potvrdit jakost materiálu, metodu odlévání, tepelné zpracování, datum obrábění, kritické tolerance, plán kontrol, požadavky na balení a postup schvalování vzorků.

11. Často kladené otázky

12. Závěrečné úvahy

Odlévání legované oceli 42CrMo není pouze záležitostí tavení vysokopevnostní oceli a plnění formy. Finální komponenta je výsledkem propojeného výrobního řetězce, který zahrnuje kontrolu materiálu, návrh odlitku, tavení a lití, tuhnutí, tepelné zpracování, obrábění, kontrolu a dokumentaci.

Pro kupující je nejúčinnějším přístupem definovat součást podle jejích skutečných technických požadavků, nikoli pouze podle názvu materiálu. Jasný výkres, vhodná specifikace materiálu, definované podmínky tepelného zpracování, řízené požadavky na rozměry a vhodný plán kontroly mohou výrazně zlepšit komunikaci mezi týmem inženýrů a výrobcem.

U náročných aplikací může spolupráce se zkušeným výrobcem mechanických součástí také pomoci identifikovat výrobní rizika dříve, než se stanou nákladnými problémy.Ningbo Zhiye Mechanical Components Co., Ltd.může podporovat zákazníky, kteří hledají přizpůsobené mechanické součásti z legované oceli a projektová výrobní řešení.
